浅谈露点仪的安装方法
浅谈露点仪的安装方法

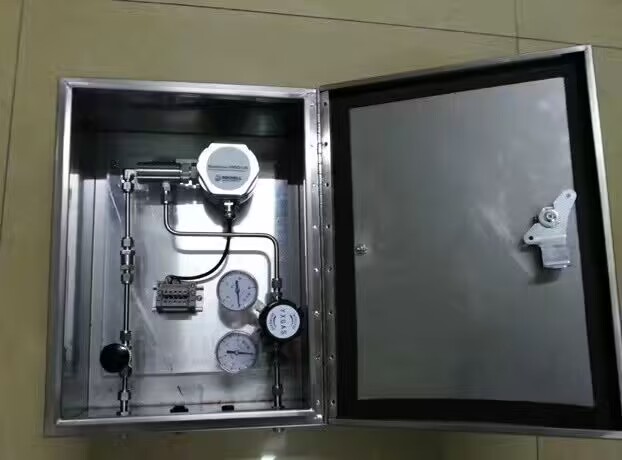

1对于露点仪表,安装方法是将传感器与压缩空气主管道隔离。就是将传感器安装在“采样室”中,采样部分与压缩空气主管道之间采用“T”型方式连接,这样会有少量压缩经传感器。采样室应是不锈钢制成,并用导管(1/4”或6mm)与“T”型部位相连。在采样室与压缩空气主管道之间安装一个实用的隔离阀,这使得传感器得安装和拆卸变得更加方便。

2.有必要采用流量调节装置控制流经传感器的气流量,一般所需流量仅为1升/分钟(2scfh)。该调节装置可以是带泄漏孔的螺栓,也可以是一个阀门。为了测量露点压力,调节装置安装在传感器的下游位置,以便隔离阀打开时,传感器处于同一压力过程中。为了测量大气压力下的露点,调节装置应安装在露点传感器的上游位置。

3.气体流速不得超过厂家建议的数值。测量压力露点时,流速过大会使传感器局部压力下降。由于露点温度对压力很敏感,会使测量结果产生误差。

4. 气流导管材质为不锈钢(SS)。非金属管可以吸收和释放水蒸气,造成测量反应滞后。如果没有不锈钢管,可以考虑使用聚四氟乙烯管(PTFE)或其他不吸水材料。避免使用透明塑料管或黄色橡胶管。

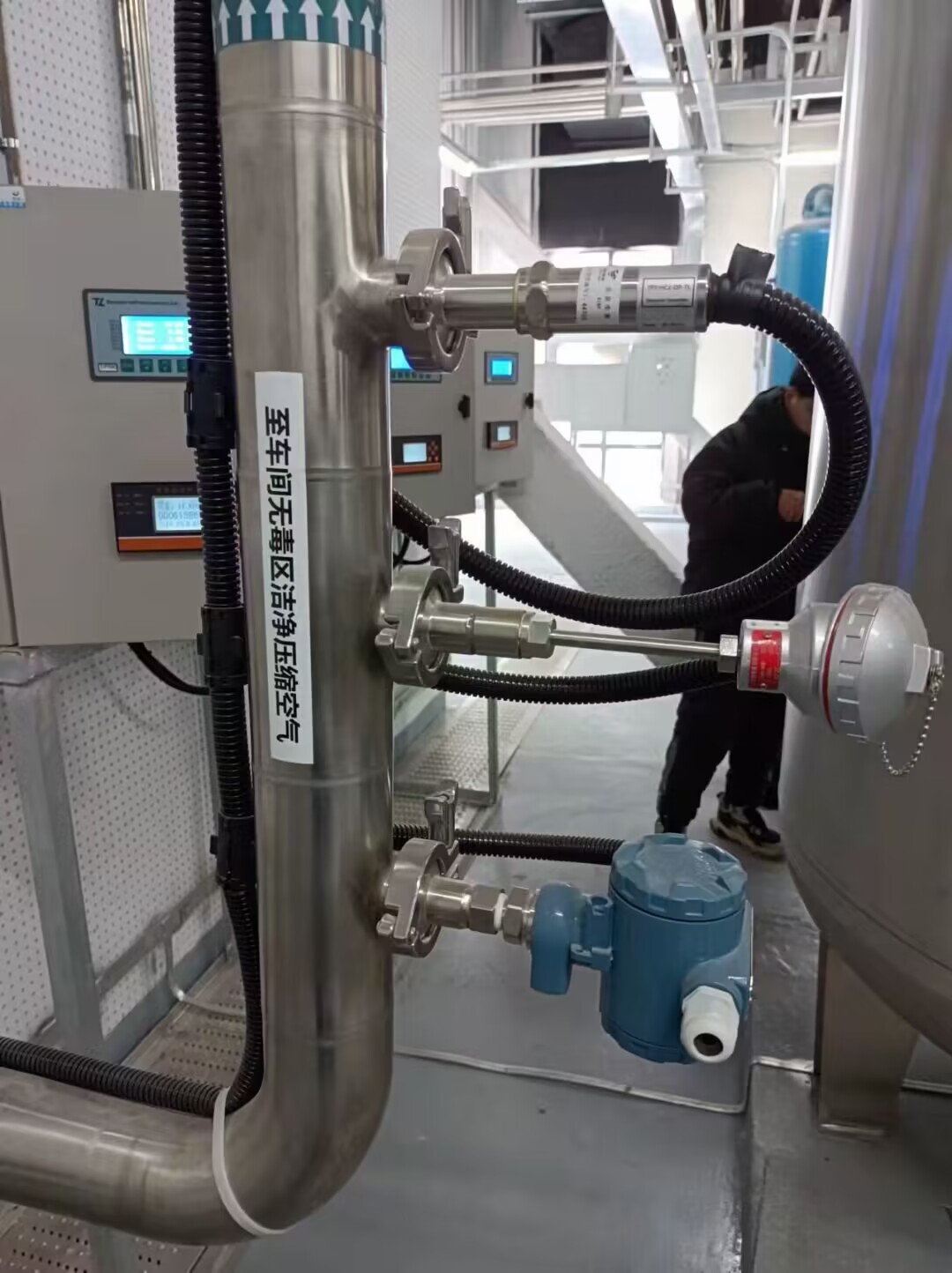

5.可以通过将传感器直接安装在压缩空气管道内,减少长期性使用露点仪的安装费用。在这种情况下安装位置非常重要,要选择流经传感器气流充足, 且压缩空气温度达到或接近环境温度的位置。发生故障的露点传感器具有哪些典型现象?

 仪表始终显示一个数值,好像输出或显示已被定。

 仪表“指示低点”,且读数始终为低可能值。

 仪表读数不稳定,在很大的数值范围内发生快速或随机变化。

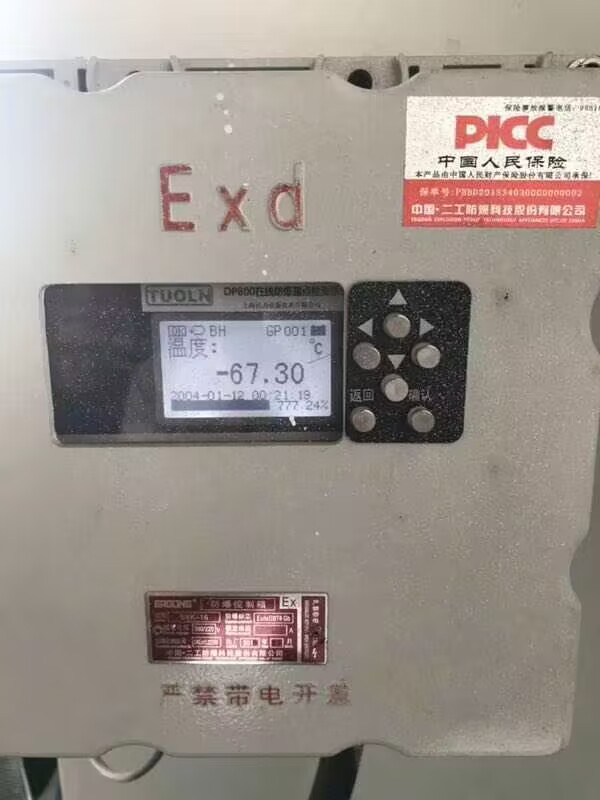

 仪表显示的露点值过低或过高,DP900运用了典型的正确安装方法。
