今天,压缩空气是现代生产过程中必不可少的可靠能源。根据具体应用,对压缩空气有不同的要求。符合特定含水量或露点/压力露点是每个故障系统运行的基本先决条件。
特别是对于压缩空气和气体中的水分测量或露点/压力露点测量,上海托力仪器开发了具有许多新优点的DP900系列测量设备。
水分如何进入压缩空气系统
水分如何进入压缩空气系统
通常情况,压缩空气是由环境空气产生的,环境空气须通过活塞或螺杆压缩机进行吸入、压缩,然后须或多或少地进行干燥。其目的是生产干燥无油的压缩空气,以尽可能降低灰尘颗粒。可通过复杂的过滤系统去除残余油和颗粒物。然而,须通过干燥器(制冷干燥器、膜干燥器、吸附式干燥器等)减少水分,理想情况下,这些干燥器以独立于任何负载的受控方式工作。 温度越高,体积越大,空气能结合更多的水蒸气。相反,如果压缩空气,则结合水蒸气的能力降低。压缩机将大气压缩成其原始体积的一小部分。在压缩过程的某一点上,空气的含水量超过了空气结合水的能力。空气中水是饱和的,部分水以冷凝水的形式滴落出来。通过进一步降低温度,更多的水将凝结。这意味着压缩机输出的相对湿度将始终为100百分,并且在排出的空气中会有额外的水滴。在压力下滴出的液体量可能很大。例如,一台30 kW的压缩机在湿度为60百分和环境温度为20°C的情况下,在八小时内将大约20升的水释放到压缩空气管路中。对于大型压缩机,该值将更高。
水分含量的影响
根据应用情况,对压缩空气有不同的要求。对于每个过程,遵守一定的含水量是整个系统持续无故障运行的先决条件。大多数压缩空气管路由钢或非镀锌钢制成。其腐蚀速度在相对湿度为50百分时显著增加,因此在任何情况下都不应超过该值。随着时间的推移,如果是非镀锌管线,高水分将导致腐蚀。锈逐渐剥落并移动到采样点。这将导致如堵塞喷嘴、有缺陷的控制元件和停产。昂贵的维修和较短的保养周期是不可避免的。除了腐蚀问题和所述结果外,水分含量还直接影响产品的质量。湿度过高,会出现哪些问题?以下是一些常见的例子:吸湿产品(香料、糖等)在气动输送系统的运输过程中粘在一起在喷漆和涂层过程中会形成气泡钻孔可能因携带灰尘而堵塞控制阀在冬季未加热的过道冻结。
·
压缩空气流量计是测量压缩空气的专用流量计,压缩空气是企事业单位的重要二次能源,多由电能或热能通过压缩机转化而来。当空气压力值要求较低时,由鼓风机产生。管理大量能源转化的工作质量,以获得节能和提高设备管理水平的效果,是压缩空气流量计计量的主要目的。
在化工等生产过程中,有一个重要的过程氧化反应,就是以空气为原料,在规定的条件下与其他原料发生化学反应。空气质量流量过大或过小都会对生产、产品质量和贵重原料的消耗产生关键影响。这种情况下,空气流量测量的准确性要求特别高,大部分还配有自动调节。
锅炉和各种工业炉窖的燃烧过程的本质也是氧化反应。虽然助燃空气流量的测量精度不如化工生产中的氧化反应高,但对环保、经济燃烧、节约燃料也具有重要意义。
1.振动大。不是每个空气流量计都安装在振动大的地方。但是安装在压缩厂房和鼓风机房的空气流量计须考虑振动。这种振动主要来自压缩机和鼓风机,机器的振动可以通过空气管道或风道传递到很远的地方。其中振动大的是往复式压缩机,大型往复式压缩机运行时产生的振动往往会带动厂房和周围地面一起振动,对相关空气流量计的准确可靠运行构成威胁。引起杠杆差压变送器支点移动,使仪器产生示值漂移。振动导致涡街流量传感器产生与振动频率相对应的干扰信号,导致流量示值大幅偏高。
二是脉动流。大多数压缩机和鼓风机的出口流体都有一定的脉动。比如往复式压缩机,表现为半波脉动。现场可以观察到,压缩机和鼓风机的出口压力有明显的摆动。其中,正(定)排量鼓风机的出口脉动频率较高,一般为几十赫兹,而往复式压缩机的出口脉动频率较低,一般为几赫兹。流动脉动导致差压流量计、涡街流量计等流量计的高指示值,导致浮子流量计中的浮子上下跳动。消除和减弱流动脉动对流量计指示值影响的常用方法有两种。一种是在压缩机出口设置缓冲罐过滤脉动,将流量计安装在缓冲后面。事实上,往复式压缩机的系统都是这样设计的;二是将流量计安装在远离脉动源的地方,这样可以利用工艺管道的气体与管阻构成低通滤波器衰减脉动。
3.气体带水。压缩空气流量是从大气中计算出来的,大气中总是含有一定量的水蒸气。水蒸气的含量用水蒸气分压ps表示。空气中的水蒸气饱和分压是空气温度的函数(见表3.4)。雨天和雾天,室外空气中的水蒸气分压达到饱和度,即相对湿度达到。此时,空气压缩就像压迫吸入足够水的海绵。随着体积的减少,相应数量的水会分析出来。这是压缩空气带水的简单原理。晴天,空气相对湿度较低,但随着压缩,体积减少到原来的几分之一,水蒸气分压会相应增加,也有可能进入饱和状态分析水滴。
用于测量压缩空气流量的较大口径孔板流量计,孔板前常有积水,影响测量精度。压力管道中经常有一段水,导致压力差变送器测得的压力差与节流装置产生的压力差不一致。这是造成空气带水误差的常见原因。此外,由于城市大气中氮氧化物含量高,压缩空气中的水滴呈酸性,导致环室表面腐蚀,管道内壁腐蚀,表面粗糙。腐蚀性氧化铁在一定条件下变干时,很容易从管道内壁脱落,被气流带到孔板前,也会影响流量指示值。因此,停车维修时,应清除这些粉末和块状垃圾。

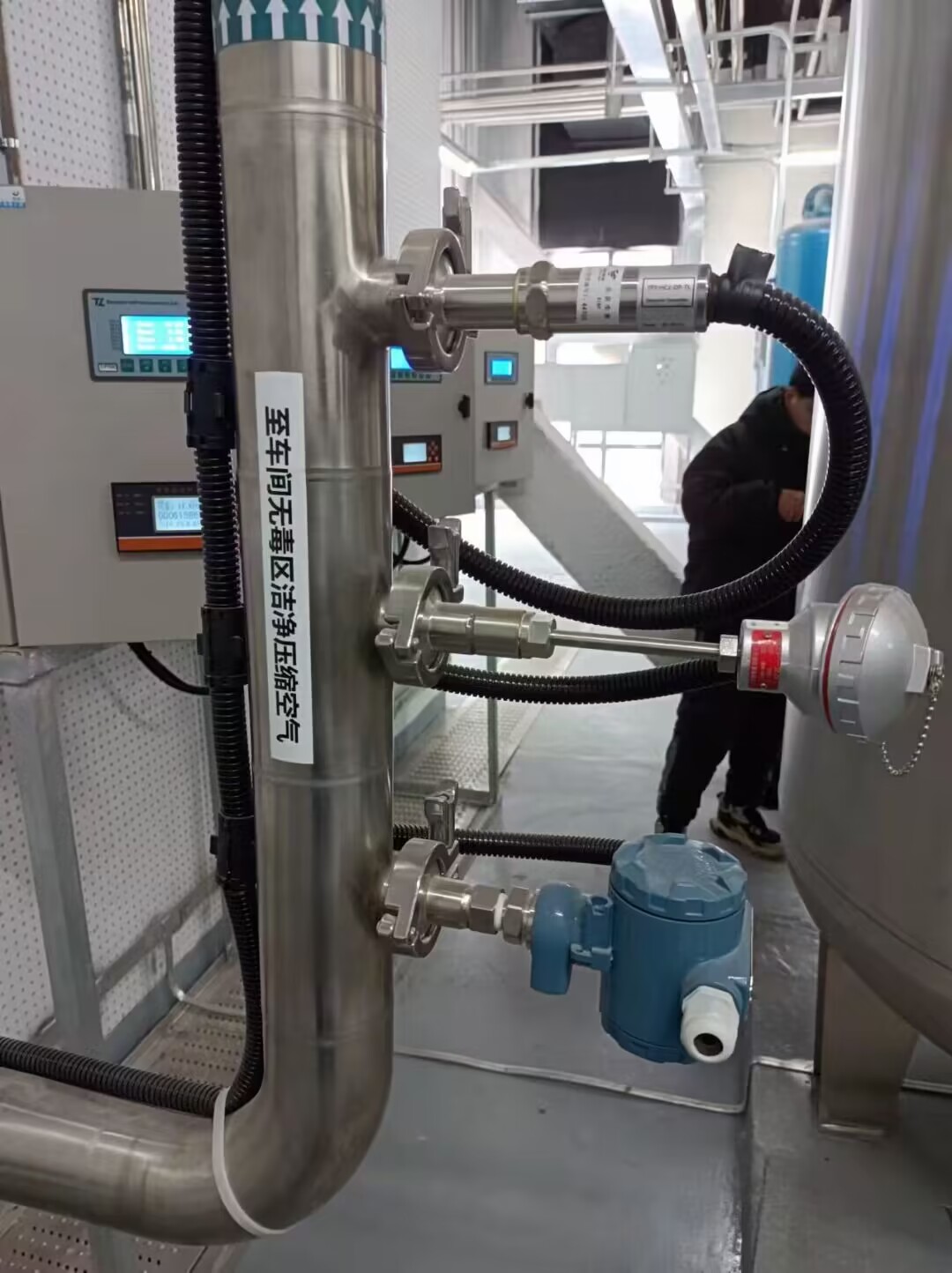

上海托力仪器专业提供压缩空气露点流量测量解决方案。
