酸露点仪传感器安装方法
2023-05-07

2.5传感器的安装图



传感器的安装非常容易,只需在要安装的部位打个孔,然后焊个1.5英寸BSPNPT螺母将传感器旋入即可。如原来用法兰盘的,只需用相应的法兰盘在中间车制一个1.5英寸BSPNPT螺孔,并将传感器旋入后再安装在原位置即可。

为延长传感器的使用期及避免烟尘的堵塞,一般情况下传感器最好是垂直安装。如果需要水平安装最好应该有个15度到30度的斜角,这样当炉子停止燃烧时烟道和炉内烟气中的水汽冷凝后的水份会从传感器管道内流出。虽然传感器的所有材料是不锈钢和合金钢及陶瓷材料,但由于冷凝后的水份是强酸性的会对传感器的电极和加热器以及传感器内的部件产生腐蚀作用。另外当传感器垂直和有角度安装后,烟尘也不易堆积在传感器上,在清尘时也容易把堆积的烟尘清扫掉。

传感器安装后用专用电缆线与酸露点仪连接。专用传感器电缆线内的热电偶连接线是K型或R型热电偶补偿线。用专用电缆的热电偶连接是用相应的热电偶补偿线。另外电极和热电偶信号线是屏蔽的,以免干扰信号的串入影响测量精度。

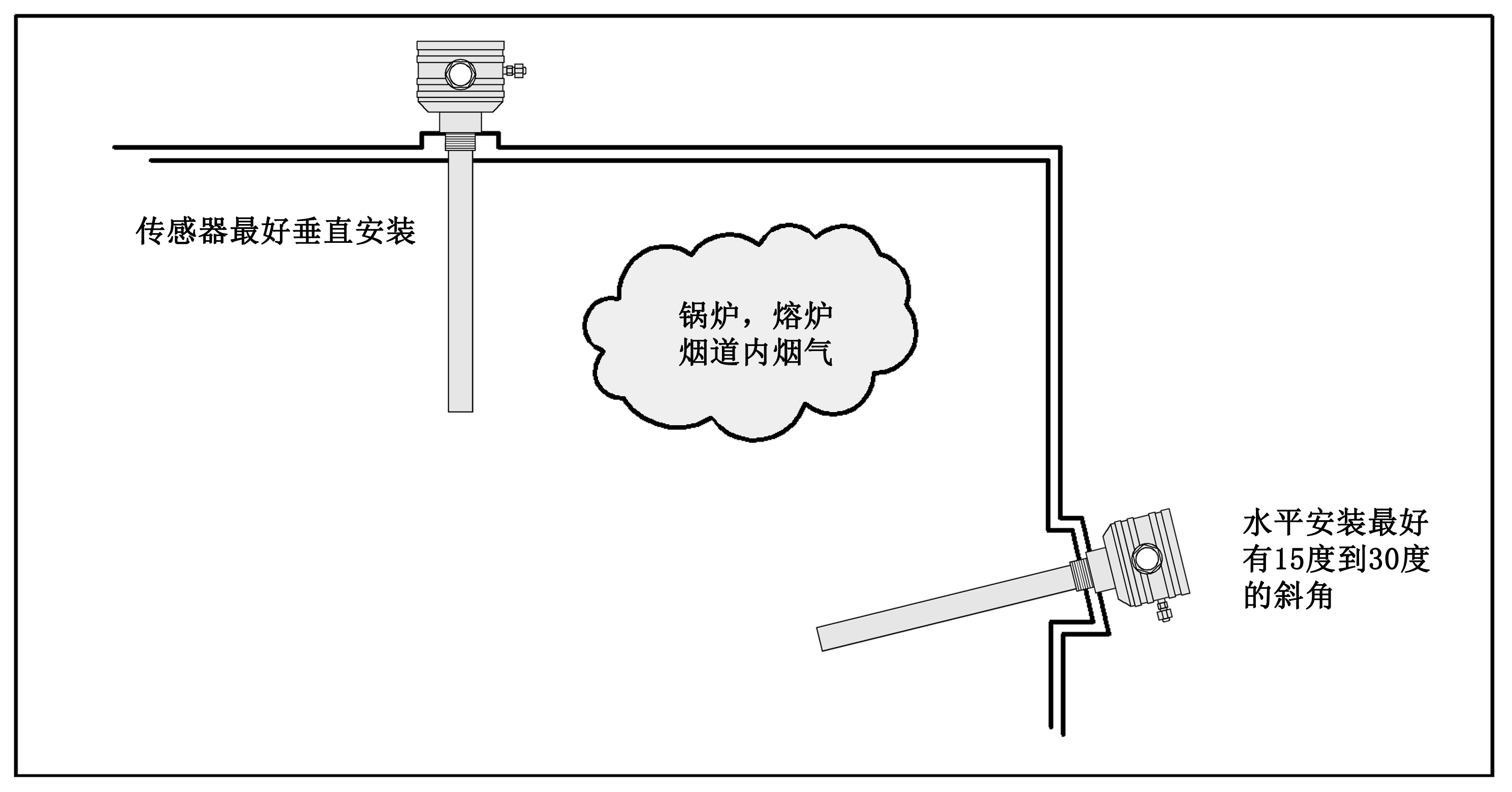

    传感器安装示意图
