在压缩空气系统中，水蒸气是一个无处不在的隐患。它不像固体颗粒那样可见，也不像油雾那样有明显气味，但它的破坏力却不容忽视——管道锈蚀、阀门卡滞、气动元件寿命缩短、产品品质波动，追根溯源，往往都与压缩空气中的“水”有关。

压缩空气露点仪的作用，就是把这个看不见的隐患，变成一个可量化、可监控、可追溯的数据。

本文将从露点的基本概念、仪表类型、测量原理、安装规范、维护要点及应用场景等方面，系统介绍压缩空气露点仪在产品实际选型与使用中需要掌握的基础知识与工程经验。

第一部分：什么是露点？为什么用它衡量压缩空气干燥度？

1.1 露点的物理含义

露点是指气体中的水蒸气在恒定压力下开始凝结为液态水时的温度。通俗地说，就是将气体冷却到某一温度时，其中的水蒸气恰好达到饱和状态，这个温度就是露点温度。

当气体温度高于露点时，水蒸气以气态形式存在；当温度降至露点以下时，多余的水蒸气会凝结成液态水。压缩空气系统中最不希望出现的正是这种凝结水。

在压缩空气领域，衡量含水量最常用的指标不是“克/立方米”，而是压力露点。压力露点是指压缩空气在某一工作压力下的露点温度。由于压力对水蒸气的凝结温度有直接影响——压力越高，相同含水量对应的露点越高——因此在描述压缩空气露点时，需要明确对应的压力值。

例如，大气露点为-40℃的空气，经压缩至0.7MPa后，其压力露点约为-23℃左右。同样的气体，在不同压力下的露点数值不同，所以行业内统一使用“压力露点”来表述压缩空气的干燥度。

1.2 露点与含水量的关系

露点与气体的绝对含水量之间存在对应关系，但并非线性。在低露点区域，露点每变化1℃，对应的含水量变化量较小；而在高露点区域，同样1℃的露点变化对应的含水量变化量要大得多。

举例而言：

• 露点-60℃时，含水量约1.1 ppm（体积分数）

• 露点-40℃时，含水量约12.8 ppm

• 露点-20℃时，含水量约102 ppm

• 露点0℃时，含水量约606 ppm

从上述数据可以看出，露点从-40℃上升到-20℃，含水量从约13 ppm上升至约102 ppm，增加了近8倍。因此，在高露点区域对露点的精确控制更为重要，也更具挑战性。

1.3 为什么选择露点而非相对湿度？

在压缩空气系统中，用相对湿度来衡量水分含量存在一个固有的问题：相对湿度是一个相对值，它随温度和压力的变化而显著变化。同样一份压缩空气，温度升高时相对湿度下降，温度降低时相对湿度上升，但实际水分含量并未改变。

露点则是一个绝对值，它直接反映了气体中水分含量的多少，不受温度和压力波动的影响（在压力恒定的前提下）。这使得露点成为压缩空气品质控制中更可靠、更统一的衡量指标。

国际标准化组织发布的ISO 8573-1《压缩空气 污染物和纯度等级》标准中，将露点作为衡量压缩空气中水分含量的分级依据。该标准对压缩空气的露点提出了明确的分级要求——Class 2要求压力露点不高于-40℃，Class 1要求不高于-70℃，Class 0则需由设备使用方与供应商协商确定具体指标。这一标准在全球范围内被压缩机及干燥设备制造商、终端用户广泛采纳，成为压缩空气品质评估的行业标尺。

第二部分：压缩空气露点仪的主要类型

压缩空气露点仪按安装方式、传感器技术和工作原理可分为多个类别。了解不同类型的特点，有助于根据自身工况选择最合适的方案。

2.1 按安装方式分类

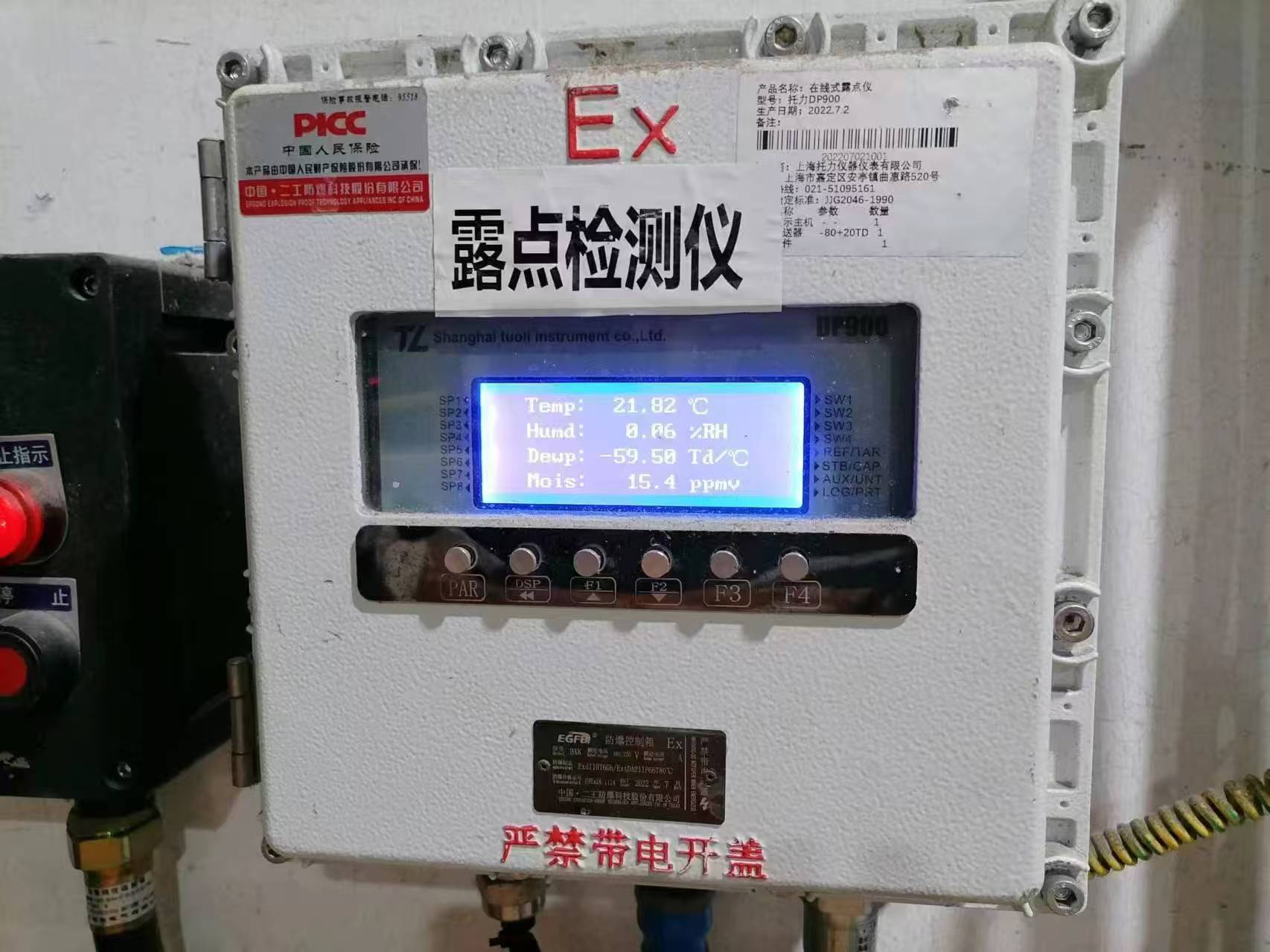

在线式露点仪

在线式露点仪固定安装于压缩空气管路上，连续运行，7×24小时不间断监测。仪表通常自带就地显示功能，并配备4-20mA、RS485等远传接口，可将数据实时传送至中控室PLC、DCS或SCADA系统。

在线式露点仪的核心优势在于数据的连续性和实时性。每一次露点波动都能被记录，干燥器性能的缓慢衰减可以被趋势分析提前捕捉，报警功能可在露点超标时即时通知运维人员。由于系统能够提前预警，运维团队可在问题扩大前进行干预，从而有效减少因压缩空气品质波动引起的生产中断和质量损失。

在线式露点仪适用于干燥器出口、空压站总管、关键用气点、制药车间、电子洁净厂房等需要长期连续监控的场所。

便携式露点仪

便携式露点仪体积小巧，由巡检人员携带，可在不同点位之间移动使用，适用于定期抽检、设备调试、故障排查等场景。便携式露点仪通常采用电池供电，内置数据记录功能，可在现场快速获取露点读数。

便携式露点仪的优势在于灵活性强，一台设备可覆盖多个检测点，初始投入成本相对较低。其局限在于无法提供连续监测数据，两次检测之间存在时间盲区。

在工程实践中，许多企业采用“在线监测为主、便携巡检为辅”的组合策略，在关键点位部署在线式露点仪实现连续监控，同时配置便携式露点仪用于巡检抽检和临时检测需求。

2.2 按传感器技术分类

目前市场上压缩空气露点仪的传感器技术主要有以下几种：

高分子薄膜电容式

该技术利用高分子感湿材料吸附水分子后介电常数发生变化的原理，通过测量电容变化来推算露点值。传感器由上下电极及中间的高分子薄膜层构成，当气体中的水分子被薄膜吸附后，薄膜的介电常数改变，电容随之变化。

高分子薄膜电容式露点仪是目前工业压缩空气露点监测中应用最广泛的技术路线。其优点包括：响应速度快（通常T90≤3分钟）、长期稳定性好（典型校准周期12至24个月）、抗结露能力强、抗微粒污染性能较好、体积小便于安装。其测量范围通常覆盖-80℃至+20℃露点，能够满足绝大多数压缩空气系统的监测需求。

氧化铝电容式

氧化铝电容式传感器利用多孔氧化铝层吸附水分子后电容变化的原理进行测量。与高分子薄膜电容式相比，氧化铝传感器的成本较低，但其表面易受污染，受污染后恢复速度较慢，长期稳定性较差，需要较频繁的校准。该类型多用于对精度和长期稳定性要求不高的场合，或作为预算受限时的备选方案。

冷镜式

冷镜式露点仪通过光电检测系统实时监测镜面上的结露状态来直接测量露点温度。其工作原理是：气体以恒定流量流经测量室中的金属镜面，镜面经制冷系统持续降温，当镜面温度达到被测气体的露点温度时，水蒸气在镜面凝结为露或霜，光学系统检测到结露状态并反馈至控制模块，通过测量镜面温度即可获得露点值。由于冷镜式测量直接基于物理定义，不依赖经验公式或材料特性，因此精度较高（可达±0.1℃至±0.2℃），是湿度测量领域公认的“参考标准”级仪器。

冷镜式露点仪对镜面清洁度要求较高，镜面一旦被油雾、颗粒物或液态水污染，将直接影响光学检测的灵敏度，导致测量偏差甚至无法正常工作。因此，冷镜式的维护工作量较大，镜面需定期清洁，通常用于实验室校准和计量比对，较少直接用于工业现场的长期在线连续监测，主要作为标准器对在线仪表进行定期校准验证。

石英晶体微天平（QCM）

石英晶体微天平技术通过测量石英晶体表面吸附水分子后质量增加引起的频率变化来检测水分含量。该技术灵敏度极高，可检测至-100℃以下的极低露点，适用于半导体制造、高纯特气生产等对水分控制有极端要求的领域。在露点高于-20℃的区域，该技术的适应性有限，且设备成本较高，不适合作为常规压缩空气系统的监测仪表。

第三部分：压缩空气系统中露点仪的安装与使用要点

露点仪选型确定之后，正确的安装与使用是保证测量数据可靠性的关键环节。实际工程经验表明，仪表本身的质量只决定测量数据可靠性的40%左右，其余60%取决于取样系统的设计是否合理、安装是否规范、维护是否到位。以下几点是安装使用过程中需要重点关注的环节。

3.1 取样点位置的选择

取样点位置的选择直接影响测量结果是否具有代表性。以下是几条基本选择原则：

• 取样点应设置于干燥器出口管路的直管段，距离下游弯头、阀门、变径等管件不小于10倍管径的位置，以保证取样气体已充分混合、具有代表性。

• 取样口应从管道上部或侧面开孔，避免从管道底部开孔——管道底部可能积聚冷凝水，从此处取样会导致测量值异常偏高。

• 取样点与传感器之间的管路应尽量缩短（建议不超过1.5米），减少管壁吸附造成的响应滞后。

• 切勿将传感器安装在管道的“死气端”——即气流不流通的支管末端，此类位置的测量值不能代表主管路的实际露点。

在安装在线式露点仪时，若管路中可能存在液态水，应在取样口前端安装气液分离器，防止液态水直接冲击传感器，造成传感器结露或损坏。

3.2 取样管路材质选择

取样管路材质的选择对低露点测量尤为重要。常用材质包括：

• 不锈钢管（316L或304） ：推荐材质。内壁光滑，吸附性低，耐腐蚀，密封性好，适用于所有露点测量场景，尤其是-40℃以下的低露点测量。

• PTFE管（聚四氟乙烯） ：吸附性低，化学稳定性好，可用于一般工业场景。但机械强度较低，需注意保护。

• 铜管：吸附性较低，可用于一般要求场景，但在腐蚀性环境中不适用。

需特别避免使用的材质包括：透明塑料管（PVC、PE等）、橡胶管。这类材质会吸附和释放水蒸气，在低露点测量中会显著延长响应时间，并造成测量值偏高。工程中常见的一个误区是图方便使用透明塑料管作为取样连接管，这在露点低于-40℃的测量中会带来可观的偏差。

3.3 流量控制

样气流量对测量结果有直接影响。流量过低时，传感器响应滞后，不能及时反映露点变化；流量过高时，可能造成传感器局部冷却（焦耳-汤姆逊效应），导致测量值偏低。

推荐流量范围通常为1.0～2.0L/min（标准状态）。具体流量设定值应参考产品说明书，通过针型阀或流量调节阀精确控制。

在流量控制的同时，还需注意样气压力的稳定性。压力波动会直接影响露点读数，建议在取样管路中设置稳压装置或减压阀，确保进入传感器的样气压力在仪表规定的范围内。

3.4 密封性验证

取样管路安装完成后，应进行气密性检查。微小泄漏会导致外界环境中的湿气进入取样系统，使露点读数偏高——在低露点测量（≤-40℃）中，即使是肉眼不可见的微小泄漏，也可能使测量值偏离数摄氏度。

气密性检查的基本方法：关闭取样管路末端阀门，从取样口通入0.5～0.8MPa的洁净压缩空气或氮气，保压15分钟，压力下降不超过1%视为合格。若压力下降超标，应使用检漏液对各连接处逐一排查，确认所有接头密封到位后方可投运。

3.5 校准与维护

在线式露点仪的传感器性能会随时间缓慢变化，定期校准是确保数据准确性的必要手段。

• 校准周期：在线式露点仪的典型校准周期为12至24个月，便携式通常为每年一次。实际周期可根据使用环境的洁净程度和对测量精度的要求适当调整。

• 校准方法：建议将仪表送至具备资质的计量校准机构进行校准，或使用便携式冷镜露点仪作为参考标准进行现场比对验证。现场比对应在露点稳定条件下进行，比对偏差超出仪表标称精度时需进行校准调整。

• 日常维护：定期检查取样管路密封性、流量计指示是否稳定、过滤器是否堵塞（如有）。若传感器暴露于高露点环境（如管路进水）后，需用干燥气体连续吹扫足够时间，待显示值恢复至正常范围后再投入使用。

第四部分：压缩空气露点仪的应用场景

压缩空气露点仪的应用范围十分广泛，以下列举几个典型行业：

在压缩空气系统中，露点仪通常安装在以下位置：干燥器出口端（用于确认干燥效果是否达标）、各车间配管入口处（用于确认输送过程中露点是否上升）、关键用气设备前（用于确认气源品质符合设备要求）。对于大型压缩空气管网，建议在源头和末端分别设置露点监测点，通过对比判断管网输送过程中是否存在品质劣化。

第五部分：选型建议与常见误区

5.1 选型要素

选择压缩空气露点仪时，建议从以下几个方面综合考量：

5.2 常见误区

在日常使用中，以下误区较为常见，需加以留意：

误区一：露点仪安装后无需维护

露点仪虽是电子仪器，但其传感器长期与气体接触，性能会随时间缓慢变化。定期校准、检查气路密封性、清洁传感器（如有必要）是保证长期数据可靠性的基本要求。

误区二：只要仪表显示稳定，数据就是准确的

仪表显示稳定只能说明测量值重复性尚可，不能说明测量值准确。传感器性能偏移可能导致显示值在稳定状态下持续偏高或偏低，只有通过校准或比对验证才能确认准确性。

误区三：不同品牌的露点仪测出来应该一样

不同品牌、不同原理的露点仪在相同工况下的读数可能存在合理差异，尤其是低露点（≤-60℃）区域，不同技术路线的测量不确定度差异较大。以冷镜式露点仪作为参考标准进行比对验证是确认数据可靠性的有效方法。
