在线式露点仪技术手册：原理、功能配置与现场应用指南

【适用产品类型】
在线式露点仪、固定式露点仪、管道式露点仪、壁挂式露点仪、分体式露点仪、智能露点仪、露点变送器

【文档性质】
本文为技术支持类参考文档，旨在帮助用户了解在线式露点仪的工作原理、功能配置、安装操作流程及日常维护要点，供设备选型、现场安装和运维管理参考。

一、 产品概述与工作原理

1.1 产品定义

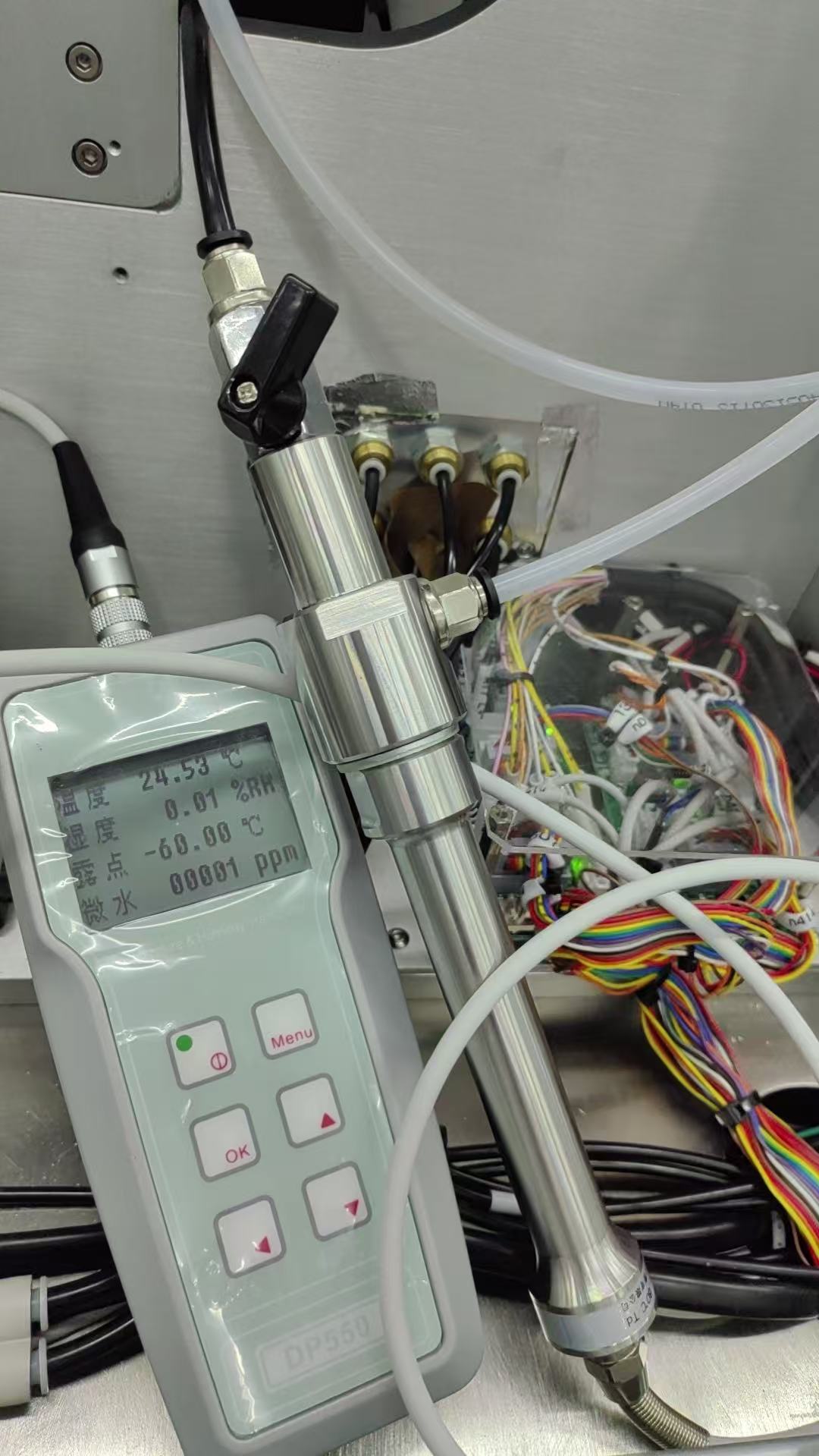

在线式露点仪是一种固定安装于工艺管道或环境空间中、用于连续测量气体中微量水分含量（以露点温度表示）的工业分析仪表。与便携式仪器不同，在线式露点仪设计用于长期无人值守运行，其输出信号通常接入工业控制系统（如PLC、DCS、SCADA），实现实时监测、数据记录和自动报警功能。

1.2 工作原理

在线式露点仪的核心部件是露点传感器，目前工业领域应用较为广泛的传感原理为电容式和电阻式两种。

电容式传感原理：
电容式露点传感器由一层金属电极基板、一层高分子薄膜或氧化铝介质层以及一层多孔金电极构成。当被测气体流经传感器表面时，气体中的水分子透过金电极微孔被介质层吸附。介质层吸附水分后，其介电常数发生变化，导致传感器电容值改变。该电容值的变化量与被测气体中的水蒸气含量（即露点温度）呈一定函数关系，通过测量电容值并经内置微处理器运算转换，即可输出对应的露点温度值。

氧化铝材质的电容式传感器具有较好的化学稳定性和机械强度，适用于工业环境中的长期连续监测。其测量范围通常覆盖-80℃至+20℃露点，响应时间（T90）一般在60秒至180秒之间，具体数值因传感器结构和样气流量而异。

电阻式传感原理：
电阻式传感器采用氧化铝或金属氧化物作为敏感材料，其电阻值随吸附水分子数量的变化而变化。这类传感器在低露点区域（-60℃以下）具有较高的灵敏度，但响应时间通常比电容式略长，且受温度影响较为明显，一般需要配合温度补偿电路使用。

1.3 与露点变送器的关系

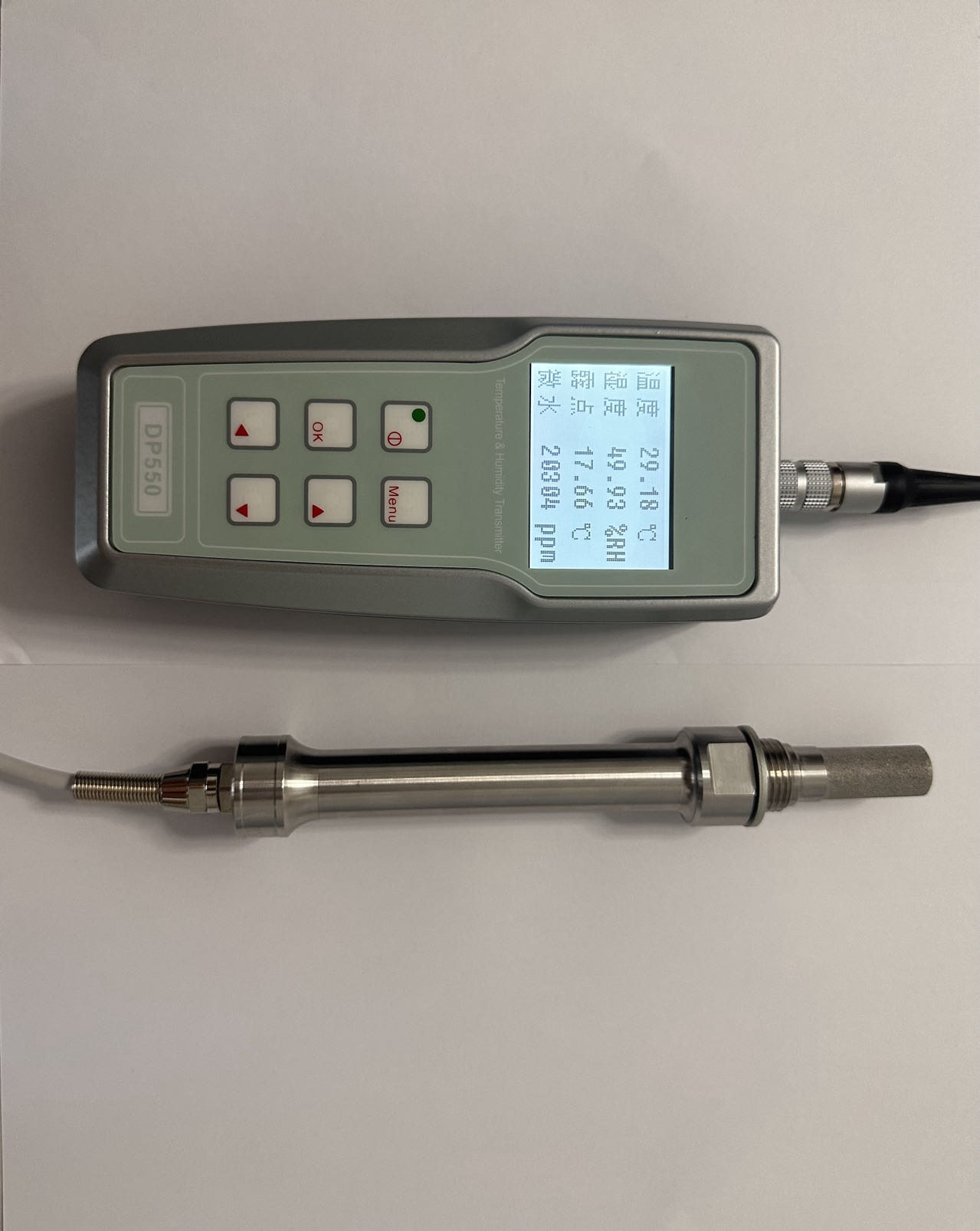

在实际工程应用中，在线式露点仪通常由露点传感器和信号变送器两部分组成。当传感器和变送器集成在同一壳体内时，称为一体式露点仪或露点变送器；当传感器与变送器分离安装、中间通过电缆连接时，称为分体式露点仪。分体式设计适用于测点位置温度较高、振动较大或安装空间受限的场合，变送器单元可安装在环境条件较适宜的区域。

二、 主要功能与技术规格

2.1 基本测量功能

在线式露点仪的核心功能是连续测量并输出气体露点温度值。仪表通常以℃（摄氏度）为单位显示露点温度，部分型号同时支持将露点值换算为ppm（体积分数百万分之一）或mg/m³等单位输出。

2.2 信号输出功能

模拟量输出：
多数在线式露点仪提供4-20mA标准模拟信号输出，可接入PLC、DCS或记录仪。用户可根据工况需要，通过仪表设置软件或拨码开关设定4mA和20mA分别对应的露点量程上下限。

数字通信输出：
部分型号提供RS485通信接口，支持Modbus RTU协议，可同时传输露点值、温度值、传感器工作状态、诊断信息等多参数数据，并支持多点组网，一台主机可读取多台仪表的测量数据。

报警输出：
部分智能型露点仪内置继电器输出触点，用户可设置高限和低限报警阈值。当测量值超出设定范围时，继电器动作，可联动外部声光报警器或切断设备。

2.3 显示与操作功能

带就地显示屏的型号通常提供以下操作功能：

• 实时露点值显示

• 当前温度值显示（如内置温度传感器）

• 量程设定与修改

• 模拟量输出校准

• 报警阈值设定

• 传感器状态自检显示

2.4 智能功能

智能露点仪在常规测量功能之外，通常还具备以下辅助功能：

• 传感器自诊断：定期检查传感器阻抗或电容值，判断是否存在污染、老化或故障。

• 数据存储：内置存储芯片，可保存较长时间的历史测量数据，便于追溯。

• 自动温度补偿：内置温度传感器实时测量环境温度，对露点测量值进行温度补偿，减少环境温度波动带来的测量误差。

• 数字滤波：对测量信号进行数字滤波处理，减少气流波动或电磁干扰造成的数值跳动。

三、 安装指导

3.1 安装位置选择

在线式露点仪的安装位置对测量结果的代表性有直接影响。以下为安装位置选择的基本原则：

管道安装：

• 选择气流稳定、湍流较小的直管段，建议距离上游弯头、阀门、变径等管件至少5倍管径。

• 取样点宜选在管道侧面或顶部，不宜安装在管道底部（液态水可能在此积聚）。

• 对于水平管道，宜在管道侧面水平方向开孔安装；对于竖直管道，宜在气流向上流动的管段安装。

壁挂安装：

• 安装在便于操作人员观察和维护的位置，距地面高度宜为1.2-1.5米。

• 避免安装在阳光直射、雨淋或温度剧烈波动的区域。

• 距离墙壁至少10cm，保证散热空间和接线操作空间。

分体安装：

• 传感器安装在测点附近，变送器单元安装在环境温度适宜（0-50℃）、振动较小、无腐蚀性气体的控制室或仪表柜内。

• 传感器与变送器之间的连接电缆长度不宜超过产品技术规格书中规定的最大允许长度，且需使用厂家提供的专用电缆或符合规格要求的屏蔽电缆。

3.2 取样管路注意事项

对于采用旁通取样方式的在线式露点仪，取样管路的设计需注意以下几点：

• 取样管材质宜选用不锈钢（316L）或聚四氟乙烯，避免使用橡胶或PVC软管。

• 取样管长度宜短不宜长，过长会延长响应时间并增加水分吸附干扰。

• 取样管应保持一定的倾斜坡度（不小于5°），并在最低点设置排污阀，防止冷凝液积聚。

• 对于可能产生冷凝的工况，取样管需加装伴热电缆和保温层，使样气温度始终高于其露点温度。

3.3 电气连接要求

• 供电电压应符合仪表标称值，建议使用独立稳压电源或加装电源滤波器。

• 信号线应采用屏蔽电缆，屏蔽层在PLC或DCS端单点接地，避免形成地环路。

• 信号线与动力线应分开敷设，间距不小于30cm，避免电磁干扰。

四、 操作使用指南

4.1 首次投运操作步骤

第一步，检查安装：确认仪表机械安装牢固，所有管路接头密封良好，电气接线正确无误。

第二步，通气吹扫：打开样气入口阀门，调节流量至仪表标称值（通常为1-5L/min，具体以产品说明书为准），持续通气至少5-10分钟，使管路内残留空气和湿气被置换干净。

第三步，通电预热：接通仪表电源，按照产品说明书要求预热（通常为10-30分钟），待读数稳定后再进行后续操作。

第四步，参数设置：通过仪表按键或配套设置软件，设定测量量程、输出信号对应范围、报警阈值等参数。

第五步，校准验证：如具备校准条件，可使用标准湿度发生器对仪表进行现场校准或精度验证。不具备条件时，可观察仪表读数是否与预期值大致相符（参考工艺经验数据或同期便携仪表比对数据）。

第六步，投入运行：确认各项参数设置正确、读数稳定后，将仪表正式投入运行。

4.2 日常操作事项

• 操作人员接班时应查看仪表显示值是否在正常范围内，与历史数据相比有无异常波动。

• 记录露点测量值及对应的时间、工况条件（温度、压力、流量等），建立运行台账。

• 当仪表报警或数据异常时，应及时排查原因，确认是工艺问题还是仪表问题，并作相应处理。

五、 维护保养与故障排查

5.1 日常维护项目

5.2 常见故障现象与排查建议

故障现象一：仪表无输出或显示异常

• 检查供电电源是否正常，确认电源线连接无误。

• 检查保险丝是否熔断。

• 确认仪表是否处于故障模式（某些型号在传感器失效时会输出固定报警电流）。

故障现象二：测量值波动较大

• 检查样气流量是否稳定，是否存在气液两相流。

• 检查信号线屏蔽接地是否可靠，是否靠近强干扰源。

• 检查传感器是否受污染，必要时清洁或更换。

故障现象三：响应时间明显变长

• 检查采样过滤器是否堵塞，样气流量是否下降。

• 检查取样管路是否清洁，内壁是否有冷凝液或油污积聚。

• 检查传感器是否达到使用寿命上限。

故障现象四：与便携仪表比对偏差较大

• 确认两台仪表的校准状态是否都在有效期内。

• 确认采样条件是否一致（同一测点、相近时间、相同流量）。

• 确认压力补偿设置是否正确。

六、 选型参考

在线式露点仪的选型通常考虑以下因素：

七、 常见问题解答

问：在线式露点仪和便携式露点仪有什么区别？
答：在线式露点仪固定安装于测点，用于连续监测，信号可接入控制系统；便携式露点仪用于巡检、抽检和临时测量，灵活移动但无法连续监测。两者通常配合使用。

问：露点仪需要定期校准吗？校准周期多长？
答：需要。露点传感器长期使用后会产生漂移，定期校准是保证测量准确度的基本要求。校准周期一般为6-12个月，具体视工况条件和使用频率而定。

问：为什么同一测点两台露点仪的读数不一致？
答：可能原因包括：两台仪表的校准状态不同、采样流量不一致、安装位置存在微小差异（即使在同一管道上）、传感器的响应特性不同。排除上述因素后仍有较大偏差，建议以近期校准过的仪表为准，并对偏差较大者进行校准核查。

问：露点仪传感器能用多久？
答：传感器的使用寿命受工况条件、气体介质洁净度、使用频率和维护质量等多种因素影响。在洁净气体中规范使用的条件下，传感器一般可使用2-5年；在含腐蚀性组分或含尘量较高的气体中，寿命可能缩短。

八、 声明

本文内容仅供参考，具体产品的技术参数、安装要求、操作方法及维护规范，请以该产品随附的用户手册和技术规格书为准。如本文内容与产品官方技术文件存在差异，以产品官方技术文件为准。
