一、引言
造船涂装质量的影响因素中，环境露点控制（钢板表面温度与空气露点的关系）已为业内熟知。但另一个同样关键、却容易被忽视的环节是压缩空气的露点控制。在造船涂装作业中，压缩空气直接与涂料混合从喷枪喷出，喷枪入口处压缩空气的露点如果超出合理范围，水分就会随涂料一起附着在钢板表面，导致针孔、气泡、附着力下降等涂层缺陷。
在造船涂装施工中，压缩空气是喷涂设备的动力源和涂料载体。一套典型的涂装压缩空气系统包括空压机、干燥设备、储气罐、管道、分配器和喷枪。压缩空气从空压机产生后，经干燥设备处理，再通过管道输送至各涂装工位。在这个过程中，干燥设备的效果、管道的密封性和洁净度、分配器的状态，都会影响最终到达喷枪的压缩空气品质。因此，对压缩空气系统各关键点位进行露点监测，是保障涂装质量的重要环节。
本文从造船涂装压缩空气系统的角度，介绍露点监测在其中的应用、测量原理、选型依据和现场管理要点，旨在为造船厂涂装管理人员、设备维护人员和质检人员提供参考。
二、压缩空气露点对涂装质量的影响
压缩空气中的水分含量如果超出合理范围，会直接影响涂层质量。具体表现为以下几个方面：
针孔与气泡缺陷：当含有过量水分的压缩空气与涂料混合喷出时，水分在涂层固化过程中受热蒸发，形成微小气泡，破裂后即为针孔，破坏涂层的致密性和防腐性能。针孔缺陷在高固体分涂料和厚膜涂料中尤为常见，因为这些涂层固化时间较长，水分蒸发形成的气泡有足够的时间在涂层表面留下痕迹。
附着力下降：水分在喷枪出口处随涂料到达钢板表面，在涂层与基材之间形成一层肉眼不可见的阻隔膜，严重影响涂料与钢板的结合力。附着力的损失通常无法通过外观检查直接发现，往往需要等到涂层固化后进行拉拔试验才能检测出来，而此时如果发现问题，返工的代价已经很大。
表面缺陷：水分可能导致涂料的流动性改变，造成局部凝固差异，形成橘皮、光泽不均等外观缺陷。这些缺陷虽然不一定影响防腐性能，但对于外板等外观要求较高的部位，同样会被船东拒收，导致返工。
造船涂装的涂装面积大、涂层厚度要求高，一旦出现上述问题，返工成本极为可观。船舶涂装的返工不仅仅是重喷一遍那么简单，往往需要先打磨去除缺陷涂层，然后重新进行表面处理、重新喷涂，整个流程耗时数天，对船舶建造周期产生明显影响。
因此，涂装用压缩空气的露点控制，是保障涂层质量的重要防线。在造船涂装的工艺规范中，压缩空气的品质通常参照ISO 8573-1等标准执行，其中水分含量要求达到2级或3级，对应的压力露点在-40℃以下。
三、测量原理与仪器类型
压缩空气露点仪主要采用电容式传感器技术，常见的有氧化铝电容式和高分子薄膜电容式两种原理。
氧化铝电容式传感器的工作原理是：氧化铝薄膜具有多孔结构，水分子可以穿透膜层被吸附，吸附水分后氧化铝的介电常数发生变化，导致传感器电容值改变，通过测量电容值即可换算出露点温度。这种传感器的优点是长期稳定性好、耐化学腐蚀能力强，适合在压缩空气这种含有微量油雾的环境中长期使用。
高分子薄膜电容式传感器的工作原理类似，但采用高分子吸湿薄膜作为介质层。其响应速度通常比氧化铝式更快，但对化学溶剂蒸气和油雾的耐受性相对较弱，在含油量较高的压缩空气中长期使用后，性能衰减可能较快。
典型测量范围覆盖-80℃至+20℃，精度可达±2℃。在造船涂装压缩空气监测中，由于工艺要求露点在-40℃以下，传感器的测量范围下限达到-60℃或-80℃是比较理想的选择。
根据安装方式，压缩空气露点仪可分为在线式和便携式两大类：

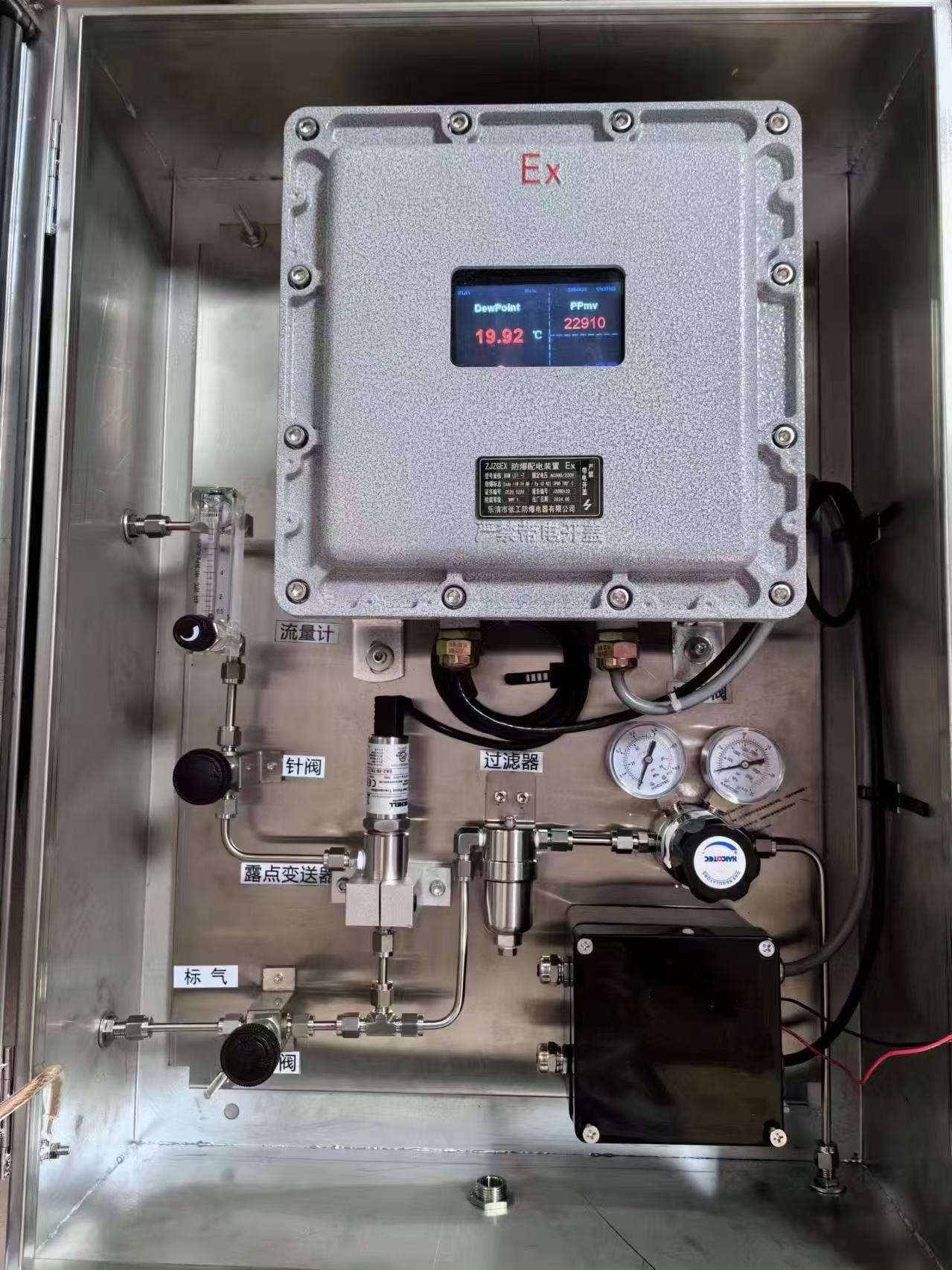

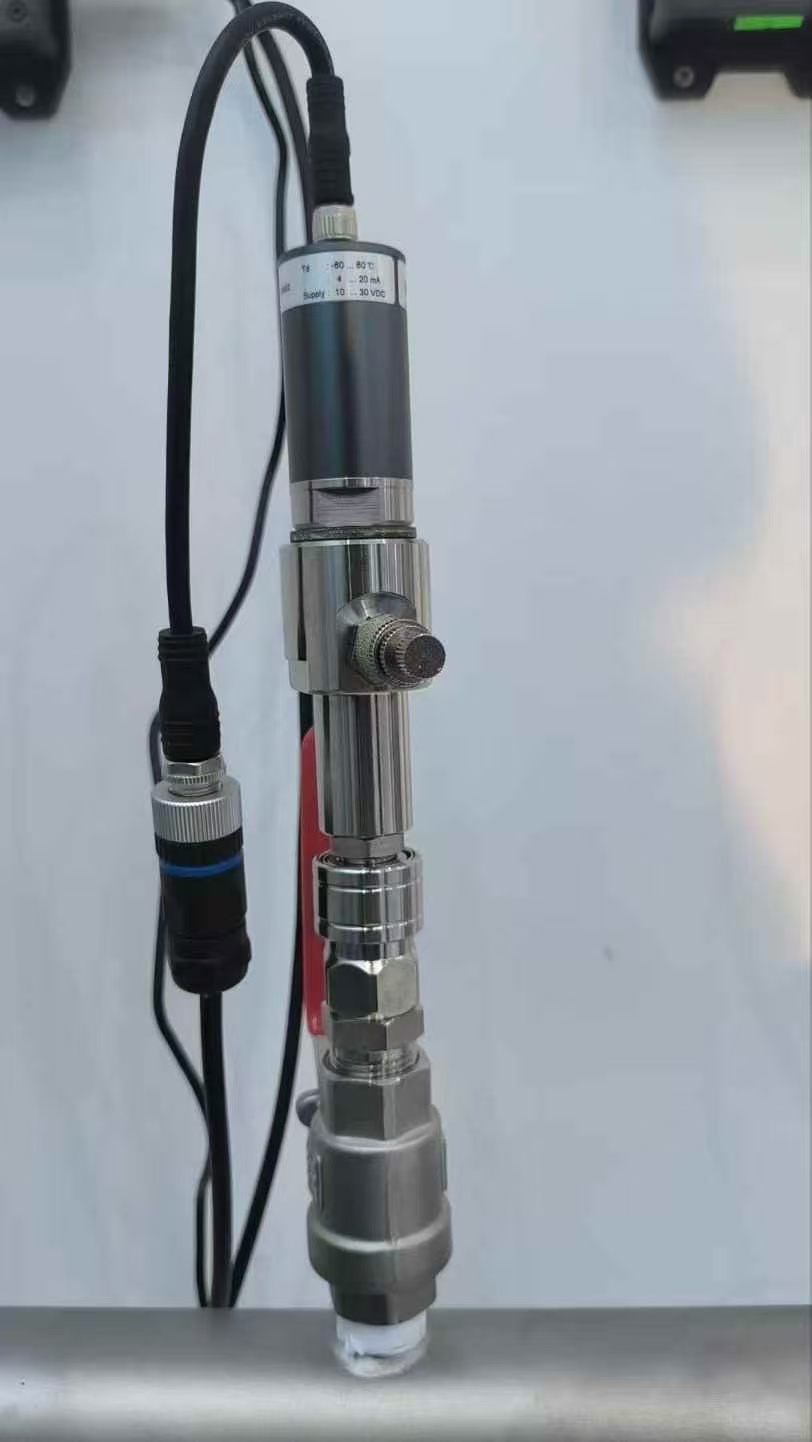

在线式露点仪用于连续实时监测，固定安装于管道上，输出4-20mA或RS485信号接入控制系统，可实时监测露点变化并在超标时发出报警。适用于干燥器出口等需要24小时不间断监测的关键点位。造船涂装车间的压缩空气管道口径较大、用气连续，适合安装在线式露点仪进行不间断监测。
便携式露点仪便于现场移动检测，由操作人员携带至各喷枪工位进行逐点检测。适用于日常巡检、多点抽检和在线仪表比对。相比在线式，便携式仪表更灵活，适合造船厂涂装工位分散、测点数量多的特点。部分便携式型号还配备快速接头和便携箱，便于操作人员随身携带，在多个工位之间快速移动检测。
四、压缩空气露点监测的测点布置
在造船涂装压缩空气系统中，露点监测建议布置在以下关键位置：
干燥器出口：用于确认干燥设备的运行效果是否达到工艺要求。这是压缩空气品质控制的源头，如果干燥器出口露点不合格，后续所有用气点都无法满足要求。该位置通常安装在线式露点仪，实现24小时连续监控。
喷枪入口：这是最关键的控制点。压缩空气从干燥器出口到喷枪，中间经历了管网输送、分配器、软管和快速接头等多个环节，露点可能在输送过程中发生变化。仅在干燥器出口监测是不够的，喷枪入口的实际露点才是直接决定涂层质量的参数。该位置通常使用便携式露点仪进行现场检测，在每次喷涂作业前确认露点合格。
分配器出口：压缩空气从主管道分配到各喷枪工位时，分配器底部可能积聚冷凝液。在此处设置检测点，可及时发现分配器内的水分积聚问题。分配器底部通常设有排污阀，建议将其纳入每日班前检查项目。
五、造船涂装压缩空气露点检测的选型关注点
测量范围：造船涂装压缩空气露点要求通常在-40℃以下，建议仪表量程下限不低于-60℃，以确保在工艺要求范围内获得有效测量数据。量程上限一般到+20℃或+60℃即可满足需求。
压力适配：压缩空气系统工作压力通常在0.6-1.0MPa之间，需确认仪表或配套减压阀的压力等级是否适配。在线式仪表通常设计有耐压气室，可直接承受管道压力；便携式仪表入口通常为常压或微正压设计，需在测量时配置减压阀，将样气压力降至仪表允许范围。
接口匹配：喷枪入口的快速接头规格可能不同，建议选用配有多种转接头或快插接口的仪表，便于在不同工位间快速切换。部分造船厂采用统一的快速接头标准，但不同车间或不同设备可能存在差异，建议根据不同测点的接头类型配置相应的转接头。
防油防尘：压缩空气中可能含有微量油雾和粉尘，建议在仪表前端配置精细过滤器，保护传感器免受污染。过滤器滤芯属于消耗品，需定期更换，确保过滤效果。
校准管理：露点传感器长期使用后可能产生漂移，建议建立定期校准制度。在线式设备建议每12个月校准一次，便携式设备建议每12个月校准一次，如使用频率较高，可考虑每6个月进行一次现场快速核查。
六、现场实践中的一个案例
某造船厂涂装车间，喷漆工人在喷涂分段外板面漆时，发现喷涂后的涂层表面有细小的针孔状缺陷，但数量不多、分布零散。检验员用附着力拉拔仪检测后发现，部分测点的附着力数据低于正常水平。
现场排查了涂料批次、配比和喷枪设备，均未发现异常。车间在线露点仪显示干燥器出口露点为-42℃，数据正常。后来用便携式露点仪在喷枪入口处测量，发现实际露点为-30℃左右，比干燥器出口高了10多度。
进一步检查后发现，从干燥器到喷枪的压缩空气管道有一段穿过车间内温度较低的区域，压缩空气冷却后微量水蒸气在管道内壁形成了冷凝水膜，随气流带到了喷枪处。而且车间压缩空气分配器底部已经积聚了少量冷凝水，长期未排放，每次气流波动都会有部分水分被带出。
整改措施包括：对穿过低温区域的管道加装保温层、将分配器底部排污阀纳入每日班前检查项目、要求每次喷涂作业前用便携式露点仪在喷枪入口处检测确认露点合格。整改完成后，针孔缺陷问题得到明显改善。
七、露点仪在造船厂的日常维护建议
过滤器定期更换：压缩空气中的微量油雾和粉尘会逐渐堵塞过滤器，导致样气流量下降、响应时间延长。建议根据使用情况定期更换滤芯，一般每3至6个月更换一次，确保样气流量稳定。
管路吹扫：便携式露点仪长期停用后重新启用时，应先通入干燥压缩空气吹扫取样管路3至5分钟，待读数稳定后再测量，避免管路内壁吸附的水分影响数据。
校准周期管理：建议建立露点仪校准台账，记录每台仪表的校准日期和偏差值。造船涂装对露点数据有标准要求，定期校准是保证数据可靠性的基本前提。
密封性检查：定期检查各管路接头、密封圈是否老化或损坏，发现泄漏及时处理，防止环境空气混入样气影响测量数据。
八、结语
压缩空气露点是造船涂装质量保障中容易被忽视的环节。在涂装作业中，喷枪入口的压缩空气露点与钢板表面的环境露点同等重要——两者共同决定了涂层是否会在水分的影响下产生缺陷。通过对干燥器出口、分配器出口和喷枪入口等关键点位进行露点监测，并配合规范的现场操作和定期校准管理，可以有效降低涂层水分相关的质量风险，为船舶涂装质量提供更有力的保障。
