压缩空气系统含水量偏高，轻则影响气动元件寿命，重则导致喷涂、制药、电子等工艺批次性品质异常。但许多企业面临的现实困境是：每月一两次的手动抽检无法捕捉露点的渐变过程，等发现问题时，损失已经发生。
能否在不增加大量投入的前提下，用一套简单可靠的在线监测方案，实现对压缩空气水分的实时掌控？
本文以某汽车零部件制造企业的实际改造项目为例，探讨在线式露点监测仪表在压缩空气品质控制中的应用实践
一、项目背景
华东地区某汽车零部件制造企业，主要从事汽车外饰件（保险杠、后视镜外壳等）的注塑及喷涂加工。其喷涂车间使用压缩空气作为动力及雾化介质，年用气量约120万标准立方米。
该企业在生产中发现以下现象：
- 每年5月至9月（梅雨及高温高湿季节），喷涂件表面偶发微小气泡、缩孔及附着力下降问题
- 压缩空气管路末端手动排水阀放出的水量较其他季节明显增多
- 问题批次集中出现在干燥塔再生周期后半段，且无法提前预判
经初步排查，确认异常与压缩空气中含水量偏高存在关联。企业希望引入连续监测手段，实现对压缩空气水分的实时掌控，而非依赖人工定期排放及事后检查。
二、压缩空气系统现状
2.1 系统配置
该企业压缩空气站配备：
| 设备 | 规格参数 |
| --- | --- |
| 喷油螺杆空压机 | 2台，额定排气压力0.8MPa，单台排气量10m³/min |
| 冷冻式干燥机 | 1台，处理量20m³/min，压力露点设计值+3℃至+10℃ |
| 无热再生吸附式干燥器 | 1台，处理量20m³/min，压力露点设计值-40℃ |
| 精密过滤器 | 三级过滤（除尘、除油、除菌），精度0.01μm |
| 储气罐 | 2m³，设置于干燥器前、后各一处 |
2.2 原有检测方式
- 采用定期手动排水：每班次（8小时）排放储气罐及管路低点积水一次
- 采用便携式露点仪抽检：每月由设备部人员携带手持式露点仪至各用气点检测一次，记录数据后存档
2.3 存在的问题
问题一：检测频次不足，无法反映动态变化
每月一次的抽检仅能反映检测瞬间的露点值。吸附式干燥器的吸附剂性能随运行时间逐渐衰减，在再生周期后半段出口露点可能出现缓慢上升趋势。每月一次的检测无法捕捉这一渐变过程，往往在露点已明显超标后才被发现。
问题二：手动排水存在执行偏差
手动排水依赖于操作人员的执行到位程度。实际巡查记录显示，夜班及周末班次的排水记录完整性低于日班，存在漏排、迟排现象。冷凝水在管路中积聚后，即使后续补排，液态水对管路及用气设备的影响已经发生。
问题三：缺乏报警与预警机制
既无在线监测设备，也无报警设定。当干燥器出现故障（如切换阀卡滞、加热器失效）时，露点可能快速上升，但现场人员无法第一时间获知，往往在后续抽检或用气端出现品质异常后才逆向排查。
三、解决方案
3.1 产品配置

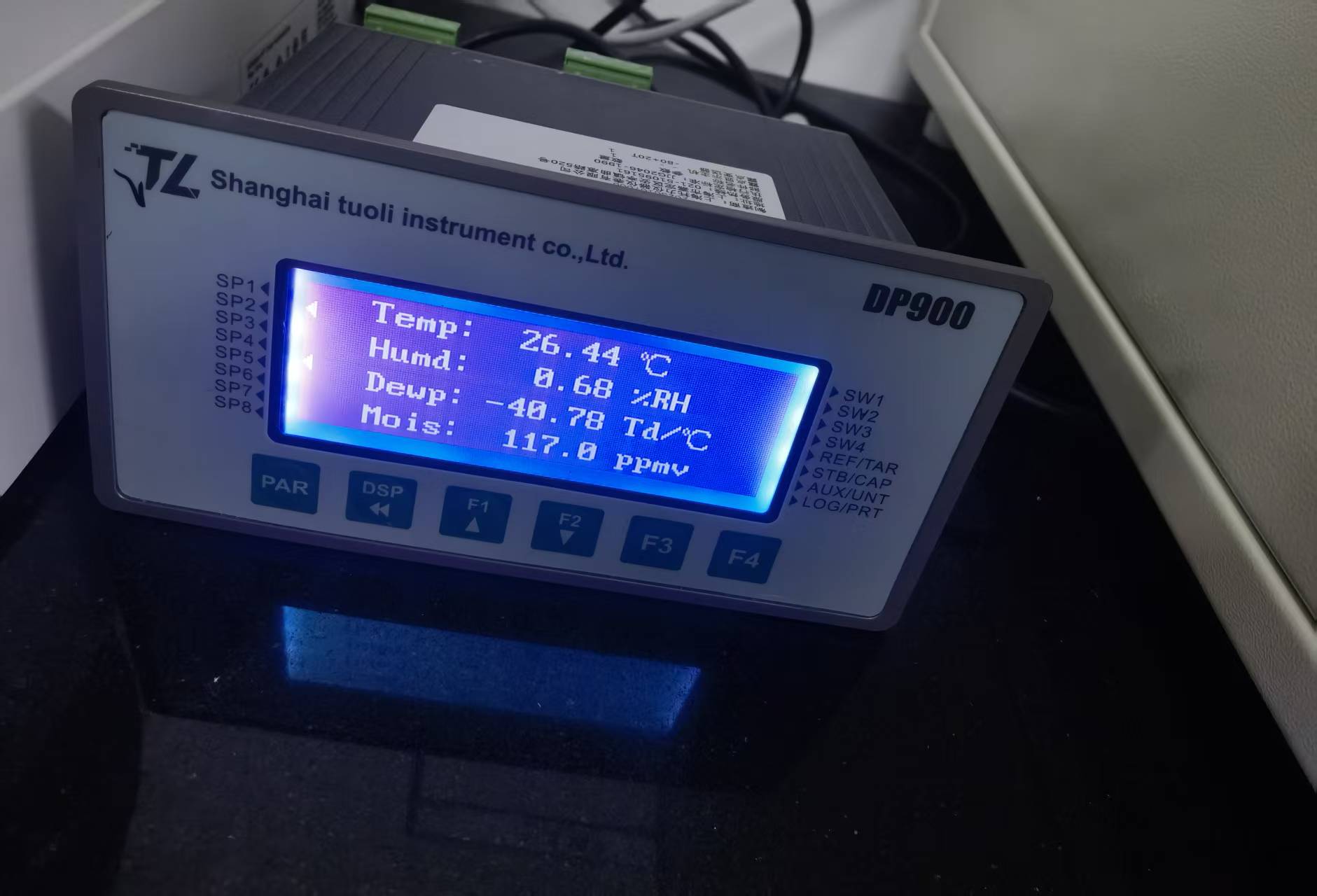

本项目核心监测设备选用DP900在线式露点仪及HC2-DP-TL露点变送器。DP900具备就地显示及报警输出功能，便于现场巡检人员实时查看；HC2-DP-TL可将测量值转换为4-20mA标准信号远传至中控室，实现集中监控。其余配套组件（信号隔离器、取样管路、阀门等）由现场根据工况选配通用型号。
| 产品名称 | 型号 | 数量 | 安装位置 | 主要功能 |
| --- | --- | --- | --- | --- |
| 在线式露点仪 | DP900*| 1台 | 吸附式干燥器出口主管路 | 连续监测压力露点，带就地显示及继电器报警输出 |
| 露点变送器 | HC2-DP-TL | 1台 | 吸附式干燥器出口主管路（备用/比对） | 连续监测压力露点，输出4-20mA信号至中控室 |
| 信号隔离器 | 通用型 | 1只 | 控制柜内 | 信号隔离及转换，供PLC/DCS采集 |
| 不锈钢取样管路组件 | 通用配套 | 1套 | 露点仪/变送器前端 | 包含取样管、截止阀、流量调节阀、放空阀 |
> 说明：DP900与HC2-DP-TL可根据现场需求二选一安装，亦可同时部署（一台就地显示用于巡检，一台远传信号用于中控室监控）。
3.2 系统架构
空压机 → 储气罐 → 冷冻式干燥机 → 精密过滤器 → 吸附式干燥器 → 【DP900/HC2-DP-TL】→ 精密过滤器 → 储气罐 → 车间主管路
│
▼
DP900就地显示（现场）
│
▼
HC2-DP-TL远传至中控室PLC
取样点设置于吸附式干燥器出口管路的直管段，距下游弯头及阀门距离不小于管径的10倍，以确保取样气体具有代表性。

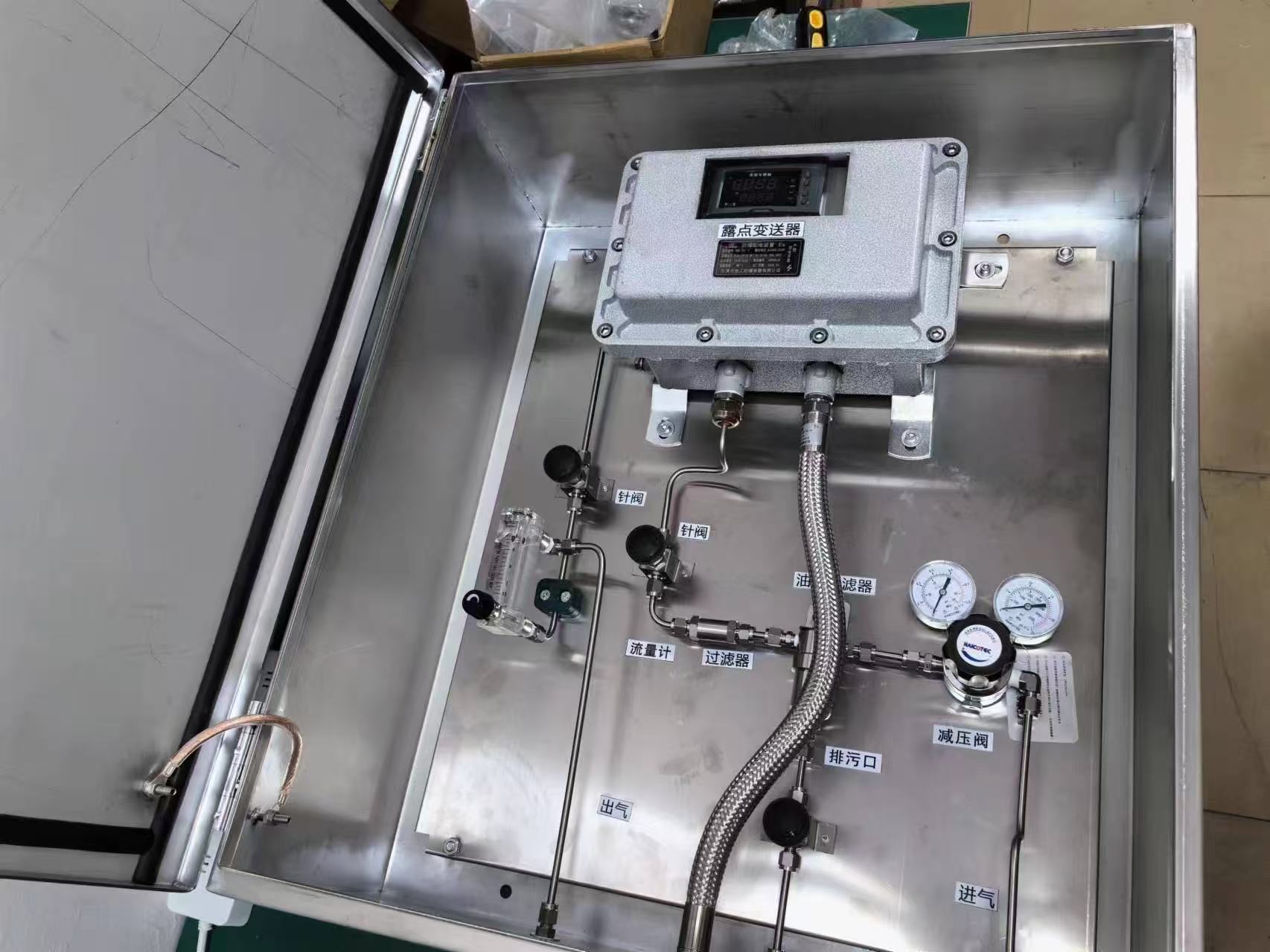

3.3 安装与调试要点
取样管路选材及连接
取样管路采用内壁抛光的不锈钢管（Φ6×1mm），连接处采用卡套式接头，避免使用螺纹密封胶或生料带，防止挥发性有机物污染测量结果。取样点与仪表之间的管路长度控制在1.5米以内，减少死体积。
流量控制
通过取样管路中的针型阀将样气流量控制在1.0～1.5L/min（标准状态）。流量过低会导致响应滞后；流量过高可能造成传感器局部降温，影响测量准确性。
密封性验证
全部管路连接完成后，对取样系统进行气密性试验。关闭取样管路末端阀门，通入0.8MPa洁净压缩空气，保压15分钟，压力下降不超过0.5%视为合格。
3.4 联锁与报警设置
DP900露点仪具备继电器报警输出功能，可按以下阈值进行设定：
| 报警级别 | 设定值（压力露点） | 触发动作 |
| --- | --- | --- |
| 预警 | -30℃ | DP900就地指示灯闪烁，同时通过继电器触点发送预警信号 |
| 报警 | -20℃ | DP900就地声光报警，同时联动吸附式干燥器控制器，提示强制切换再生 |
> 注：该企业喷涂用气要求压力露点不高于-40℃，预警值设定有10℃的安全裕量，报警值设定有20℃的安全裕量。
四、实施过程中攻克的主要技术问题
4.1 问题一：取样气体中微量油雾对传感器的干扰
现象描述
系统投运初期，HC2-DP-TL露点变送器显示值出现缓慢正漂移（即露点值逐渐升高），与实际抽检结果不符。拆除传感器检查，发现敏感元件表面覆盖有浅黄色油膜。
原因分析
空压机为喷油螺杆式，虽经油分离器及除油过滤器处理，出口气体含油量仍可达到0.01～0.03mg/m³（标准状态）。长期连续取样时，微量油雾在传感器表面逐渐累积，形成吸附层，改变传感器表面特性，导致测量偏差。
解决措施
在取样管路中增加高效除油过滤器（精度0.01μm，含活性炭吸附层），安装于HC2-DP-TL及DP900取样口上游，距离传感器不超过300mm。同时将原三级过滤中的除油滤芯更换为高容尘量等级的滤芯，并将更换周期由原每半年一次调整为每季度一次。
效果确认
更换后连续运行72小时，两台设备显示值稳定，与便携式露点仪比对偏差在±1℃以内。后续每季度对DP900及HC2-DP-TL进行零点及斜率校准，未再出现油污染导致的漂移现象。
4.2 问题二：管路内残留液态水对测量值的干扰
现象描述
系统调试期间，DP900及HC2-DP-TL读数在空压站启动后前30分钟内波动较大，且峰值明显偏高，待系统连续运行1小时后趋于稳定。该现象在每周一早晨首次开机时尤为明显。
原因分析
周末停产期间，压缩空气系统停运，管路内温度回升至环境温度。管路低点及取样管内残留的冷凝水蒸发为水蒸气，在系统重新启动初期随气流进入取样管路，使传感器在启动初期测得的露点值偏高于管路的真实稳态露点。
解决措施
- 在取样管路的最低点加装小型自动排水阀（电子定时式，设定为每2小时开启5秒），确保取样管内不积聚冷凝水
- 在仪表前的截止阀处设置放空支路，系统启动后先开启放空阀排放3～5分钟，待气流稳定后再切换至测量回路
- 建议在PLC程序中设置开机延迟功能：空压站启动后延迟10分钟再开始记录露点数据，避开启动初期的非稳态时段
效果确认
上述措施实施后，DP900及HC2-DP-TL在系统启动后的读数波动范围由原来的±8℃缩小至±2℃以内，10分钟后即可进入稳定状态，数据有效性显著提升。
4.3 问题三：环境温度变化对测量精度的影响
现象描述
项目运行初期发现：夏季午间空压站内环境温度接近45℃时，露点值出现周期性波动；冬季环境温度低于5℃时，仪表启动后稳定时间明显延长。
原因分析
该空压站为钢结构厂房，屋顶为彩钢板，夏季日晒后室内温度较高，冬季无集中供暖，昼夜温差较大。精密露点测量对传感器工作环境的温度稳定性有一定要求，超出适宜工作温度区间时可能影响测量一致性。
解决措施
- 将DP900及HC2-DP-TL的安装位置从空压站内部移至独立仪表箱（箱内增设隔热层及小型温控模块，将箱内温度控制在25℃±5℃）
- 仪表箱置于空压站外墙背阴侧，避免阳光直射
- 在传感器选型阶段，优先选用具备温度补偿功能的露点测量仪表（HC2-DP-TL具备该功能）
效果确认
优化安装环境后，两台仪表在不同季节、不同时段的数据一致性明显改善。与便携式精密露点仪进行月度比对，偏差稳定在±1℃以内，满足该企业的工艺控制要求。
4.4 问题四：信号传输过程中的干扰与衰减
现象描述
HC2-DP-TL输出的4-20mA电流信号在传输至中控室PLC后，显示值偶尔出现跳变（瞬时偏离正常值约2～3℃），无规律可循。
原因分析
- 空压站内变频器、大功率电机等设备较多，存在较强的电磁干扰
- 信号电缆与动力电缆在同一桥架内敷设，间距不足
- PLC模拟量输入模块未配置隔离型通道
解决措施
- 将信号电缆移出原桥架，重新敷设，与动力电缆间距保持不小于300mm
- 信号电缆更换为双绞屏蔽电缆（屏蔽层在PLC端单点接地）
- 在控制柜内增加信号隔离器（通用型，输入/输出/电源三端隔离）
- PLC模拟量输入程序中增加软件滤波（一阶滞后滤波，滤波时间常数0.5秒），消除瞬时尖峰干扰
效果确认
上述措施实施后，信号传输稳定性显著改善。连续观察72小时，未再出现跳变现象。中控室显示值与DP900就地显示值一致，波动范围由原来的±2.5℃缩小至±0.5℃以内，满足工艺监控精度要求。
五、运行效果
该项目自实施以来，已连续运行12个月。主要效果如下：
| 指标 | 实施前 | 实施后 |
| --- | --- | --- |
| 露点检测方式 | 每月1次手动抽检 | DP900与HC2-DP-TL实时连续监测 |
| 含水量异常发现时间 | 事后（品质异常后） | 事前（露点趋势上升时） |
| 喷涂件水分相关不良率 | 约1.2% | 约0.3% |
| 干燥剂更换周期 | 固定12个月 | 根据露点趋势优化为14～18个月 |
| 年度压缩空气品质投诉 | 3次 | 0次 |
六、经验总结
1. 选型需匹配实际工况：在线连续监测场景应优先考虑带温度补偿的露点变送器（如HC2-DP-TL），配合就地显示仪表（如DP900）实现现场巡检与中控监控双重保障。
2. 取样系统是测量的关键：露点测量值是否准确，60%取决于取样系统的设计是否合理，包括取样位置、管路材质、密封性、流量控制及除油除水措施。
3. 安装环境不可忽视：露点仪表属于精密仪器，应避免安装在高温、低温或温度剧烈变化的场所。确有困难时，可通过仪表箱温控手段改善局部环境。
4. 信号处理需整体规划：露点数据作为过程控制参数，其可靠性不仅取决于传感器本身，还取决于信号的传输、隔离、采集及显示全链路。
