DP800天然气水露点分析系统
亮点
· ATEX FM/CSA 认证
· 两线制连接
· 露点， ppm 输出
· IP66 (NEMA 4)
· 优异的传感防护
· 宽量程校验，-100 ~ +20°C 露点
· 工作温度： -40°C ~ +60°C
· 快速响应

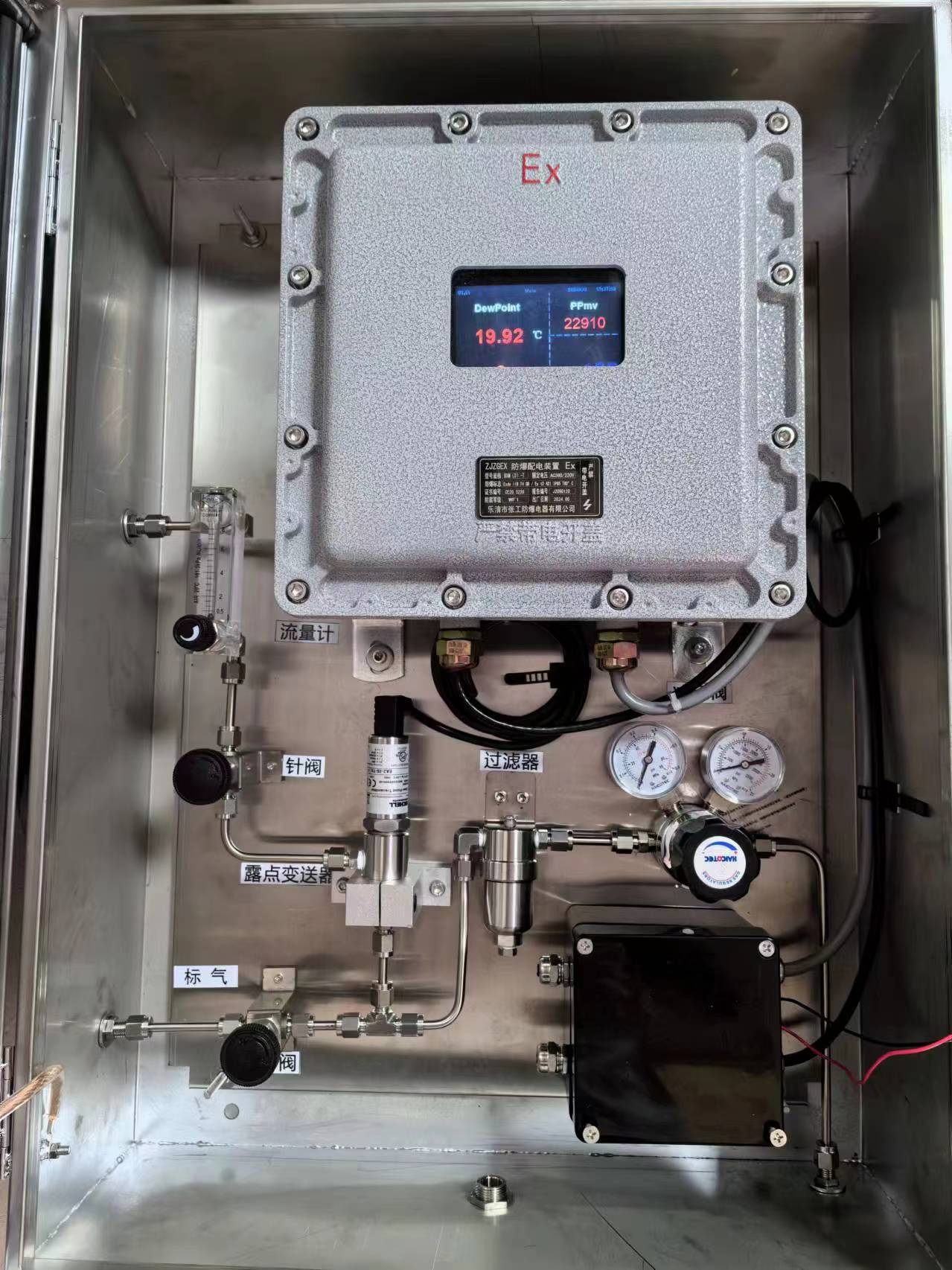

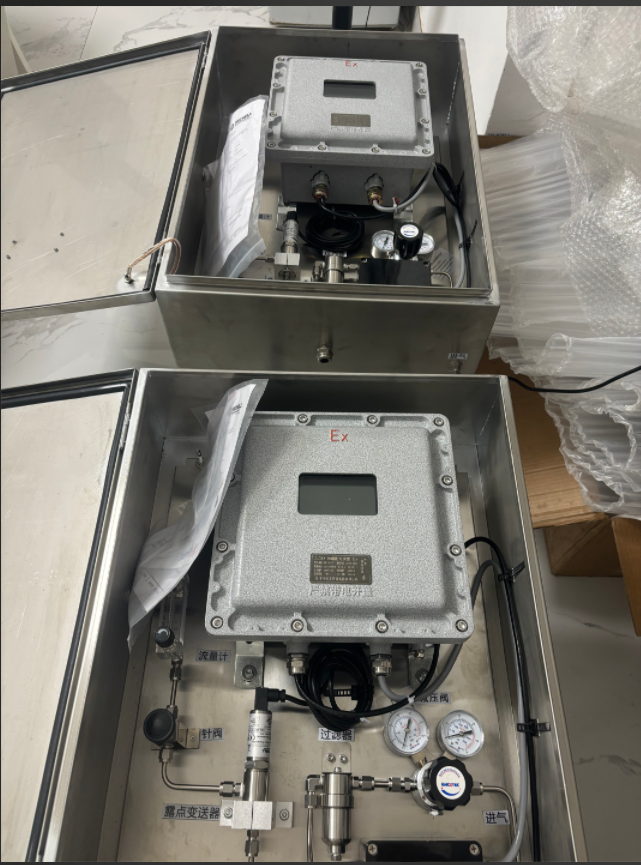

在线防爆水露点分析系统
天然气石化水露点测量
DP800在线式防爆露点仪。传感器采用原装防爆TL-Easidew/TLEasidew-IS露点变送器是空压机露点-压缩机露点-压缩空气露点-天然气石化行业，等不同苛刻工况下的测量测试的******产品，可显示ppmv露点。干燥机器、吸干机、冷干机、吸附式干燥机器、冷冻式干燥机器露点测量检测******，电力SF6微水露点测量,除湿机智能露点仪测量检测。防爆系统可应用天然气，油田，石化行业，需要防爆场合的应用。
一、TL-Easidew/TLEasidew-IS露点变送器工作原理
露点传感器的工作原理非常简单，是基于水分的导电性。多孔的吸湿层如同“三明治”一样被夹在陶瓷基底上的两个导电层之间。吸收水分子后，吸湿活性层的导电特性就会发生变化。该露点传感器的表面导电层允许水分子自由通过进入吸湿活性层。吸湿活性层很薄，仅1微米厚（一微米=百万分之一米），而顶部的导电层厚度比1微米还要薄，这样，当周围环境的湿度发生变化的时候，传感器对湿度变化会做出极其快速的反应。 13个点的完整校验，可溯源至国家计量标准
该陶瓷湿度传感器的校验覆盖了从-100°C+20°C露点的全测量范围，使用zui先进的电脑控制的、带质量流量监控器的湿度发生器，对每个传感器分别进行校验，露点校验的间距为每10°C校验一次，校验数据记录在单片处理存储器内，因而保证了传感器的zui佳校验精度，方便了再校准得执行，使用户能根据自己的质量保证标准保养的传感器。
二、典型运用
压缩空气露点仪测量、塑料粒子露点仪检测、气体生产露点仪测试、半导体环境露点仪控制、制药生产露点仪检测、SF6微水露点仪测量、制氧机制氮机露点仪测量,天然气行业，石化行业，化工行业，气体生产厂家等。
三、TL- Easidew/Easidew-IS露点变送器技术参数
测量范围: -100℃...+20℃ （输出可设置为ppm(v)）
亮点 · ATEX FM/CSA 认证 · 两线制连接 · 露点， ppm 输出 · IP66 (NEMA 4) · 优异的传感防护 · 宽量程校验，-100 ~ +20°C 露点 · 工作温度： -40°C ~ +60°C · 快速响应 |
|
技术指标 | |
| 性能露点量程-100 ~ +20°C 露点 选配0-3000PPM露点精度±2°C 露点响应时间T95 为五分钟 (干到湿)重复性0.5°C 露点输入/输出输出信号4-20 mA (2线) 电流源，全量程设置露点 -100 ~ + 20°C -148 to +68°F - 0-3000 ppmVppmV 输出或非标准露点量程都必须在订货时提出供电电压12–28 V DC电阻负载250 Ω @ 12 V500 Ω @ 24 V电流消耗20 mA供电电压影响±0.005% RH/V工况要求工作温度-40 ~ +60°C工作湿度0– RH工作压力45 MPa (450 barg)流量安装在标准的采样套筒里， 1 ~ 5 Nl/min直接插入式 0 ~ 10m/sec温度系数具有温度补偿机械性能防爆证书ATEX - Ex II 1G EX ia IIC T4FM - I.S. I 1 ABCD T4 (ta = +60°C)CSA - IS Class 1 Div 1 Groups ABCD T4密封防护等级IP66 对应于标准 BS EN 60529:1992，NEMA 4 对应于标准 NEMA 250-2003外壳材质不锈钢尺寸L=132mm x ø27mm重量150gMounting Thread5/8" - 18 UNF过滤HDPE 保护帽80μm 烧结保护帽 (可选)互换性变送器完全可互换故障概况情况变送器出错低于露点范围高于露点范围 输出23 mA4 mA20 mA 电流隔离栅KFD2-CR-EX1.20200KFD2-CR-EX1.30200KFD0-CS-EX1.50PKFD0-CS-EX2.50PKFD2-STC4-EX1.HMTL5041MTL5040
| |
显示仪表部位为自主防爆仪表箱(可选原装防爆仪表)。
可选配预处理系统，选配分析小屋
典型案例：可联系销售
