TL8000型氧量成套分析系统是针对离心机、反应釜而生测量氧气分析系  统，反应釜、离心机作为生产设备，在医药、农药行业得到了广泛应用。由于这 些行业所应用的场合、工艺、介质的特殊性，投料多为易燃易爆物料，在离心机、 反应釜运行中，极易起火、爆炸，需要对内腔进行氧含量进行控制，防止危险发

生。

目前常见解决措施为充氮置换或加装简单氧含量分析仪。由于行业特殊性， 离心机、反应釜所投物料多为苯类、醇类、脂类等有机溶剂，极易腐蚀氧传感器，

导致仪表无法正常工作，需要特殊定制预处理系统。

2.2 分析系统概述

（1）本技术协议适用于反应釜中侧量氧浓度防爆氧量成套分析系统，根据环 境不同，可选择不同测量参数，监测系统能准确测量被测气体中的氧气含量，

并通过通讯接口连接计算机控制，也可传送至 DCS 中控系统。

（2）整套系统装置包括取样单元、预处理单元、分析单元、标定单元等部分， 完成TL8000型防爆氧量成套分析系统的在线工作，确保实现连续不间断数

据监测。

（3）本技术协议对设备技术参数、设备结构性能、安装和调试等方面的要求

进行了描述。

（4）本技术协议作为订货合同的附件，与合同正文具有同等的法律效力； （5）未经一方允许，另一方不得向第三方提供与本技术协议和合同的相关

或信息；

（1）分析仪防爆等级不低于 Exd I I CT6

（2）检测原理：电化学/顺磁氧/激光氧

（3）安装方式：抽取式安装。

（4）仪表柜室外安装、碳钢喷塑或材质不锈钢，耐腐蚀符合买方现场工况。

仪表柜防雨防尘防腐

（5）分析仪表取样部分、气路部分、及接液部分采用 316S 不锈钢或耐腐蚀

材质。

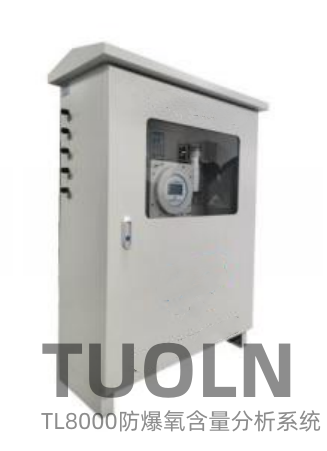

（6）设备名称：成套氧分析系统

（7）安装位置：现场抽取式安装

（8）安装台数：壹套

（9）监测项目：氧

（10）附带测量参数：0-5.00%（量程可选）

（11）进/出气接口： φ6 卡套接口

（12）仪器体重：80KG

（13）供电电源：220V
